Dans mon travail quotidien au centre R&D de Newbase, je consulte souvent des concepteurs de systèmes CVC qui sont confrontés à un dilemme commun : comment obtenir un débit d'air massif sans sacrifier l'efficacité électrique ou la précision du contrôle. Aujourd'hui, je souhaite lever le rideau sur l'architecture technique de notre ventilateur axial sans balais 24 V (modèle LNF-22501) et expliquer pourquoi la combinaison « 550 W + PWM » est la référence en matière de refroidissement robuste.
1. Densité de puissance : l’avantage de 550 W
Lorsque nous avons conçu le LNF-22501, notre objectif était de fournir un ventilateur sans balais 24 V 550 W capable de fonctionner dans les environnements les plus exigeants, des sites miniers poussiéreux aux villes tropicales humides. La puissance nominale de 550 W n’est pas qu’un chiffre ; il représente le couple nécessaire pour maintenir une pression statique élevée lorsque le condenseur est partiellement obstrué par des débris.
| Paramètre électrique | Valeur/Plage | Note d'ingénierie |
| Tension nominale | 24 V CC | Optimisé pour les systèmes de camions lourds/bus |
| Consommation d'énergie maximale | 550W | Enroulement haute densité pour un couple maximal |
| Courant nominal | ~23A (@24V) | Assurez-vous que les faisceaux de câbles sont évalués pour 30A+ |
| Tension de fonctionnement | 16V – 32V | Performances fiables même en cas de fluctuations de la batterie |
2. Gestion intelligente de la vitesse via PWM
La véritable « intelligence » d'un ventilateur sans balais à commande PWM moderne réside dans sa capacité à répondre à l'ECU du véhicule en temps réel. Contrairement aux ventilateurs à l'ancienne qui sont « Full On » ou « Off », notre contrôleur WZK206K permet une régulation continue de la vitesse. Cela réduit le bruit pendant les périodes de faible charge et prolonge considérablement la durée de vie mécanique du ventilateur.
Voici la logique de contrôle que nous avons implémentée pour le signal PWM :
| Cycle de service PWM (%) | État/Vitesse du ventilateur | Fonction |
| < 5 % | Arrêt / Veille | Mode économie d'énergie |
| 5% – 10% | Vitesse minimale | Amorçage du système / Faible demande de refroidissement |
| 10% – 90% | Augmentation linéaire continue | Adaptation précise de la température |
| > 90% | Vitesse maximale (4300 tr/min) | Refroidissement à pleine charge pour le pic d'été |
| Fréquence PWM | 100 Hz – 2 000 Hz (1 kHz par défaut) | Compatible avec la plupart des calculateurs industriels |
3. Performances (débit d'air par rapport à la pression statique)

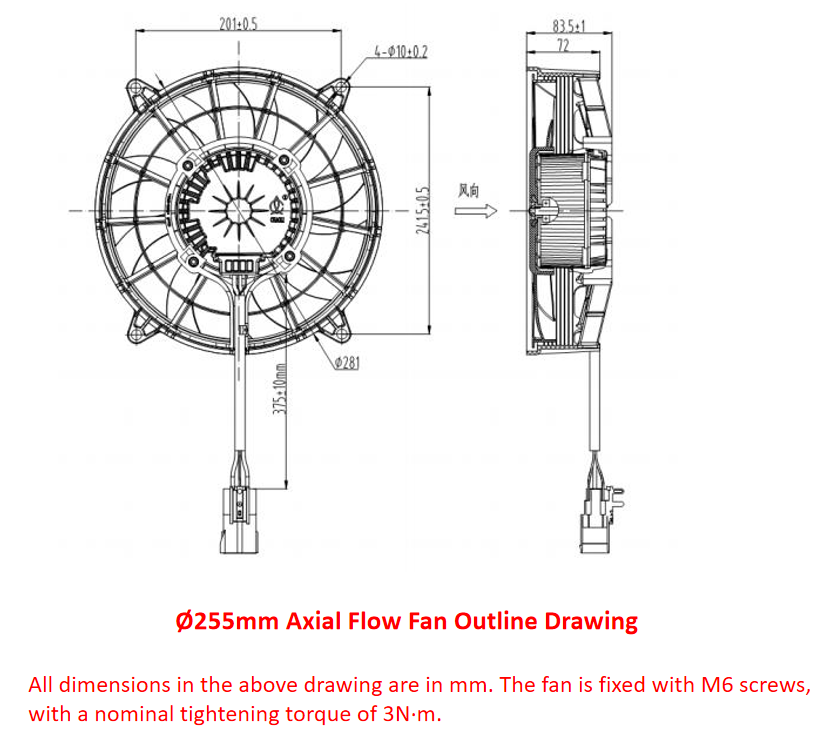

Un ventilateur axial sans balais de 24 V est aussi efficace que sa courbe de débit d'air. Vous trouverez ci-dessous un tableau de données simplifié dérivé de nos tests en soufflerie de l'ensemble de pales de Ø255 mm.
| Pression statique (Pa) | Débit d'air (m³/h) | Vitesse estimée (RPM) |
| 0 Pa (flux libre) | ~2500 m³/h | 4300 |
| 100 Pa | ~2100 m³/h | 4305 |
| 200 Pa | ~1750 m³/h | 4310 |
| 300 Pa | ~1300 m³/h | 4320 |
Remarque : Le contrôleur WZK206K compense activement la charge pour maintenir des régimes stables à mesure que la pression augmente.
4. Pourquoi les ingénieurs choisissent Newbase pour les ventilateurs sans balais 24 V 550 W
D'un point de vue technique, le LNF-22501 est bien plus qu'un simple moteur et une lame. Il s'agit d'une solution complète de gestion thermique. En intégrant le contrôleur directement dans le boîtier du moteur, nous avons éliminé la complexité du câblage externe et réduit les interférences électromagnétiques (EMI).
Que vous conceviez une nouvelle plate-forme de bus électrique ou modernisiez une flotte d'autocars, l'utilisation d'un ventilateur sans balais à commande PWM garantit que votre système CVC fonctionne au sommet de la « courbe d'efficacité ».
En tant qu'ingénieur Newbase, je suis heureux de vous aider avec les schémas d'intégration ou le mappage logique PWM pour l'ECU de votre véhicule spécifique.
